RMS 2000

Beschreibung:



Messgenauigkeit:

Maßstab 1 : 100 000
Software:

MESCAL (PTB zertifiziert)


Taster:

optisch







Beschreibung:



Das RMS 2000 ist ein 3D mobiles optisches Meßsystem.

RMS steht für "Remote Measuring System". Das System besteht aus 2 bis 8 Theodoliten, einem Verbindungssystem und einem PC mit Drucker oder Plotter.

Die Berechnungen werden mit der Software MESCAL ausgeführt. MESCAL läuft seit vielen Jahren bei über 250 völlig überzeugten Kunden. Die enorme Kraft bezieht die Software aus Ihren Wurzeln. MESCAL wurde für Hochleistungsmessmaschinen der Firma Leitz entwickelt. Die gesamte Erfahrung im messtechnischen Bereich wurde in über hundert Mannjahren, über zehn Jahre hinweg, in MESCAL vereint.

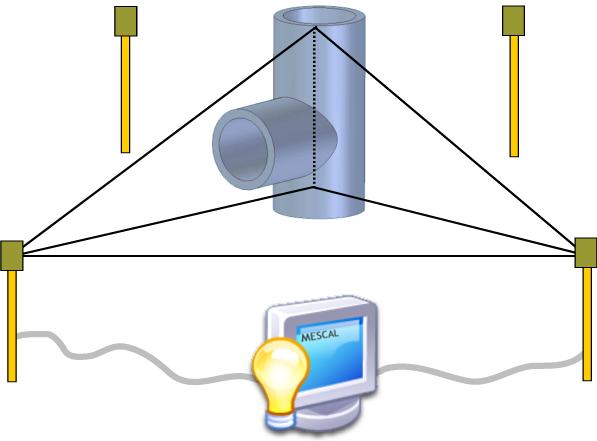

Funktionsweise: Der Computer lernt über eine Kalibrierungsprozedur die exakte Position eines jeden einzelnen Theodoliten im Raum. Weiterhin nimmt er die Schwenkwinkel, etc. auf.

Nach der Kalibrierung muss jeder Messpunkt mit zwei Theodoliten angezielt werden. Jeder Theodolit übermittelt dem Computer zwei Winkel: einen in Bezug zu seiner Horizontalebene und einen in Bezug zu seiner Vertikalebene.

Der Computer bzw. MESCAL berechnet aus den entstandenen Winkeln die Raumkoordinaten der Messpunkte. Deshalb hat das RMS 2000 praktisch keine Messvolumengrenzen.



Anwendungsbereiche: - überall dort, wo berührungsloses Messen notwendig ist - überall dort, wo Werkstücke nicht mit einer "normalen" Koordinatenmessmaschine gemessen werden können (auf Grund von Größe oder Handhabbarkeit) zB. Flugzeugbau, Satelitten, Turbinen, Schiffbau.



Die Genauigkeit wird als Maßstab zwischen gemessener Länge und der erwarteten Messungenauigkeit angegeben. Dieser Maßstab ist 1 : 100000 mit einem normalversierten Anwender. Das heißt bei einer Messlänge von 10 m ist die Messungenauigkeit 0,1 mm.



Das Verbindungssystem besteht aus einem Multichannel-Interface, einem Multiplexer und einem 1,5m Kabel zwischen Interface und Multiplexer.

Außerdem ist für jeden Theodolit ein 50m langes Multiplexer-Verbindungskabel und ein 1,5 m langes Kabel, für die Verbindung mit der Kommunikationseinheit notwendig. Die Kommunikationseinheit sorgt für eine stabile Verbindung bei großen Distanzen.



Zeichnung:
